系列介绍

它是Dynamic系列的主要系列，被广泛用作工业设备的“信号用”和“电源用”连接器。

针脚间距配备有标准3.81mm间距和高电压型的5.08mm间距两种，前者主要为信号电路和电源电路用的规格，后者为高压电源电路用的规格。

特别是电源用规格，随着最近设备小型化，为满足小型高功率的要求，使用新开发的铜合金，每位能够承载15A的大电流。

开发的基本概念是“对于客户各式使用用途，Dynamic系列都要支持”。为此，要完善壳体和线路板安装式的多样化。正如其概念，D-3000系列的端子能够适用于该系列的所有壳体，通过其壳体的丰富变化，Dynamic系列可满足各种不同用途及设备用连接器的需求。

产品亮点

1、抗振动端子结构

采用汽车行业广泛应用的抗振动的插座和插头的盒型结构（3点接触）。它被证明在实际作业环境下能发挥稳定的可靠性的端子结构。

2、三种镀层

根据使用用途，选择镀层的种类，实现了性价比的优化。插拔次数少，通常环境下的用途配备镀锡，插拔次数多的用途配备镀金0.38μm，恶劣环境下配备镀金0.76μm。

3、两种接点压力

两种不同接点压力的端子可供选择，以适应应用环境，可区分使用，插拔次数多和多位用途使用标准接点压力件，有振动用途使用高接点压力件。

4、高电流

该尺寸可承载最大15A（温升30度以下）电流电。通过新开发的铜合金材料和可靠的3点接触结构实现。

5、锁定感

配合时，清脆的锁定音和振动传递给作业员，使得在无法目视的作业环境下，也可放心使用，而不会出现配合不到位（半配合）等缺陷。

6、键位

壳体上设有键位（插槽），通过区分使用X键和Y键，防止错误配合。若使用键位插塞，可进一步提升键位功能。

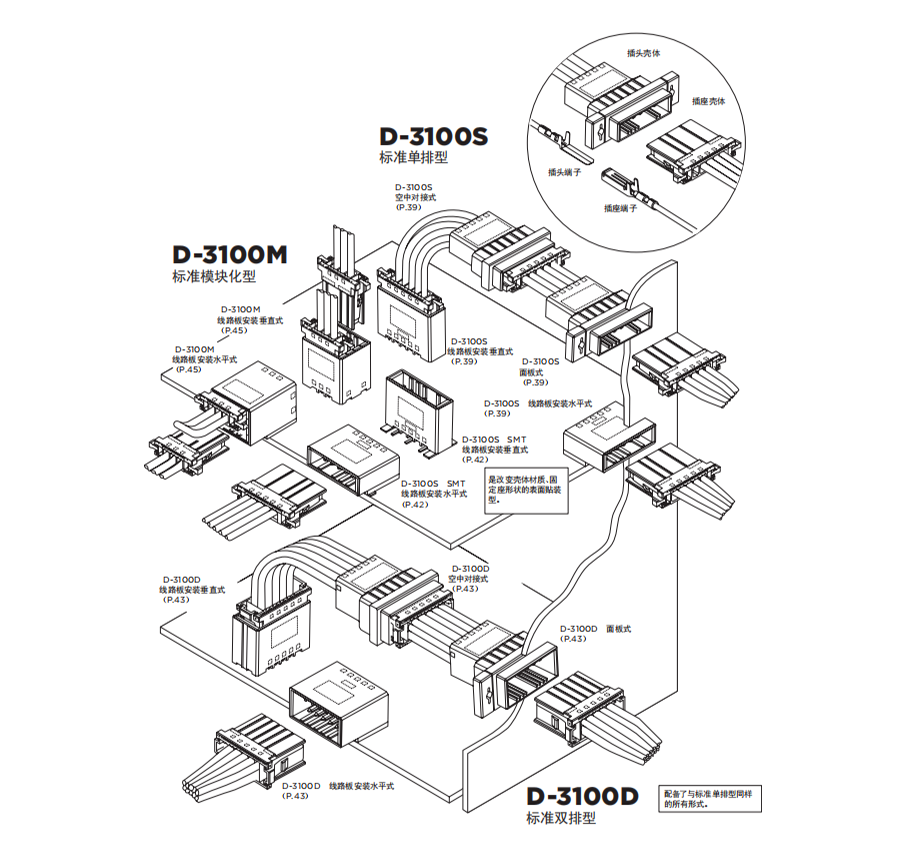

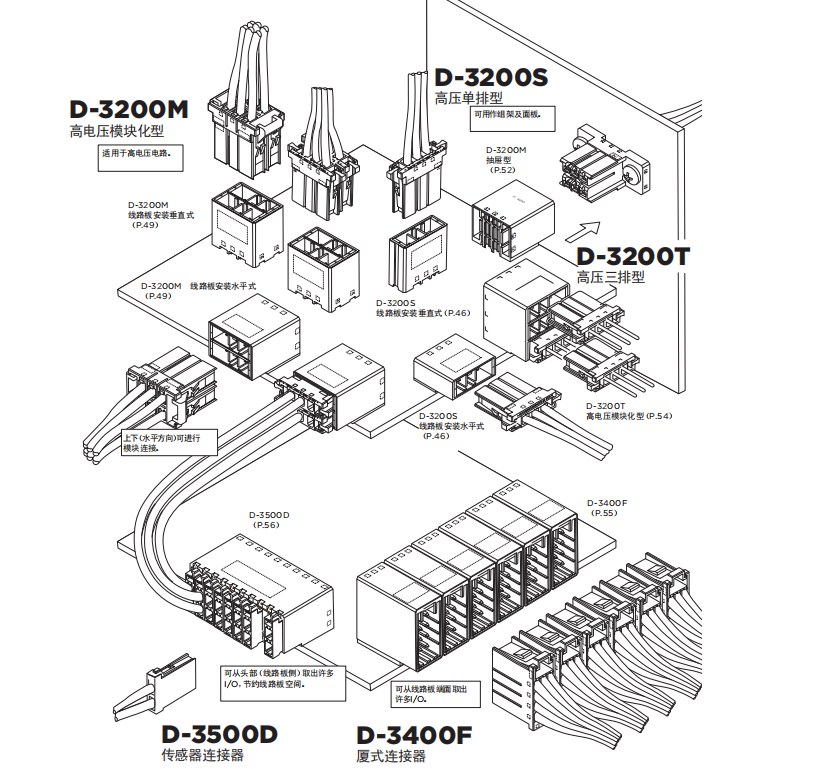

D-3000系列产品一览

适用于信号电路、电力/电源电路两个应用。每位最多能通上15A的电流，从线对线的面板式、空中对接式到线对板的水平、垂直式，配备所有连接器形式。
