D-1500T接线盒（1-1827579-1、1971150-1）——TE泰科 脚间距3.5mmhttps://www.eloer.com
|
型号一览表 |
|||||||
|
位数 |
颜色 |
键位 |
插座壳体 |
镀层 |
面板安装 |
附件 |
|
|
水平式 |
垂直式 |
DIN导轨安装脚 |
|||||
|
3 |
黑色 |
X |
1-1827579-1 |
— |
— |
— |
— |
|
10 |
黑色 |
— |
1971150-1 |
— |
— |
— |
— |
|
34 |
黑色 |
— |
— |
金 |
1971151-1 |
1971151-2 |
1971182-1* |
注：另有套装PN 1971190-1提供。包含一个接线盒1971151-2和DIN导轨安装脚1971182-1和2个螺钉。
*需自行配备4个螺纹固定。
外形尺寸：

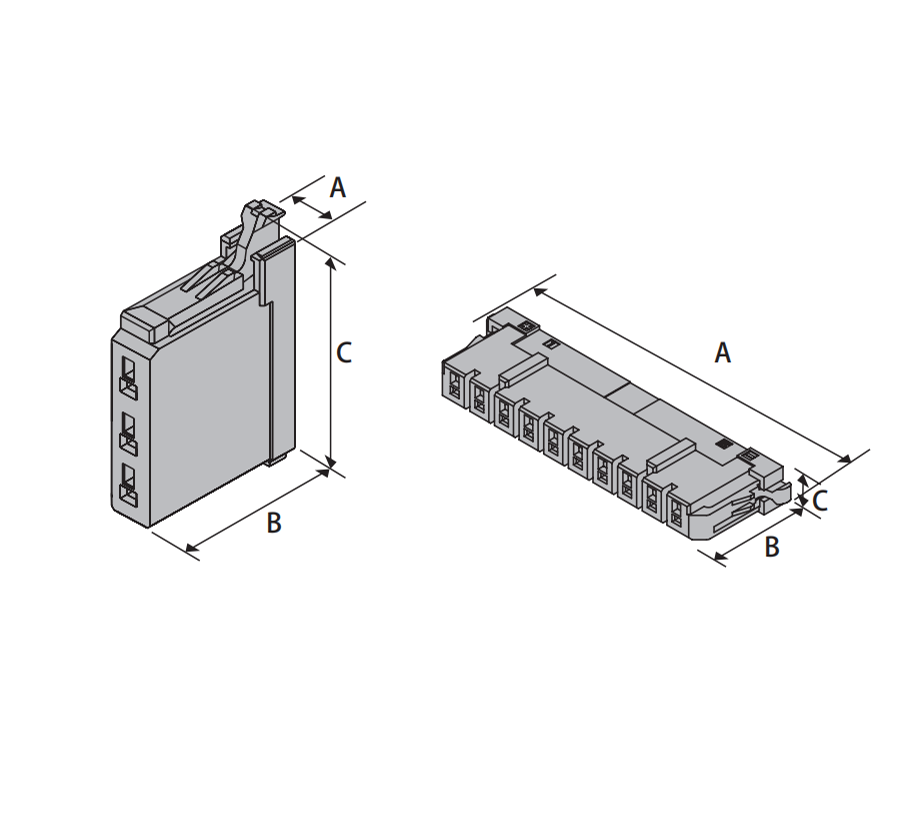

插座壳体：
|
插座壳体 |
|||||||
|
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
|
A |
B |
C |
|||||
|
3 |
X |
— |
黑色 |
1-1827579-1 |
3.3 |
11.3 |
16.4 |
|
10 |
— |
— |
黑色 |
1971150-1 |
42.2 |
11.3 |
4.6 |

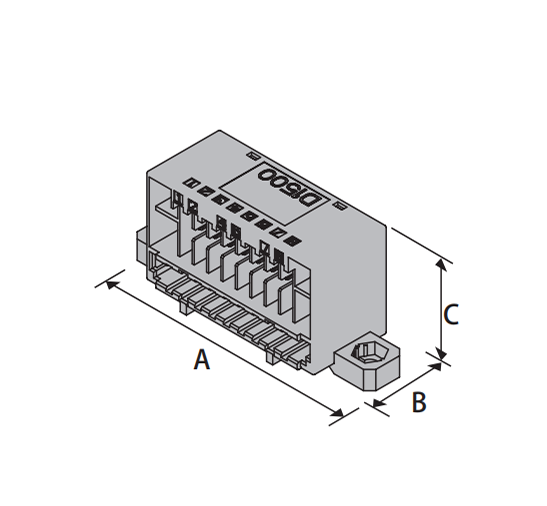

面板安装：
水平式：
|
面板式安装——水平式 |
|||||||
|
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
|
A |
B |
C |
|||||
|
34 |
— |
金 |
黑色 |
1971151-1 |
57.7 |
18.7 |
24.6 |
垂直式：
|
面板式安装——垂直式 |
|||||||
|
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
|
A |
B |
C |
|||||
|
34 |
— |
金 |
黑色 |
1971151-2 |
64.8 |
22.8 |
18.2 |
附件：

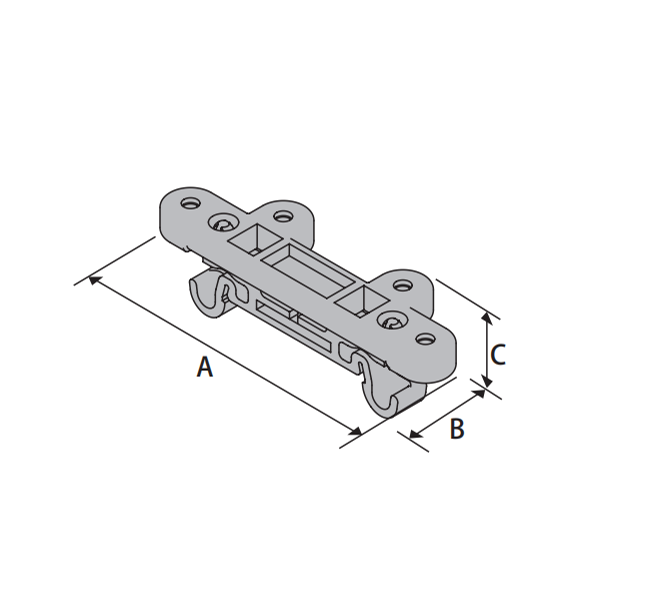

导轨安装脚：
|
附件——导轨安装脚 |
|||||||
|
位数 |
键位 |
镀层 |
颜色 |
型号 |
尺寸 |
||
|
A |
B |
C |
|||||
|
— |
— |
— |
黑色 |
1971182-1 |
67.5 |
19.0 |
18.1 |
